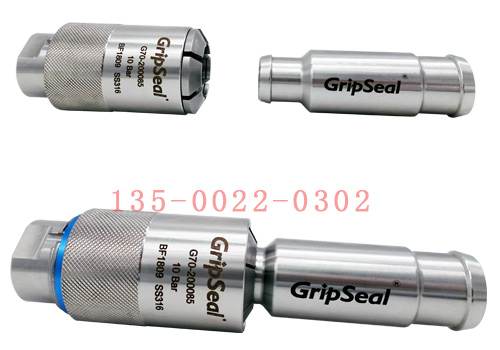

格雷希尔 G70系列异型管快速密封测试接头

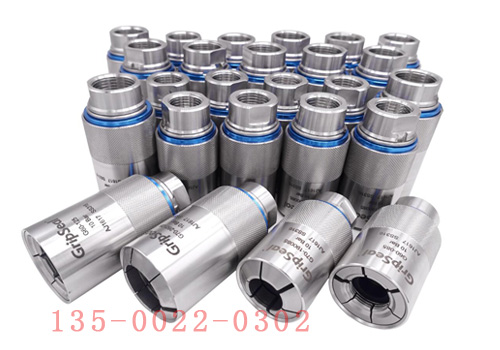

G70快速连接器快速密封接头采用滑动套筒结构和金属夹爪设计,能够快速抓取管件的外部凸起/螺纹等特征,并在管件上形成端面/径向密封。



在线咨询 →


产品亮点 主要参数


G70快速连接器特点:
★采用滑动套筒结构和金属夹爪设计,能够快速抓取管件的外部凸起/螺纹等特征,并在管件上形成端面/径向密封。
★独特的压力辅助压紧设计,在产品进行压力测试时,会提供额外的力,将密封件紧紧的贴在管件上。
★整个接头为直通式设计,且内部活塞的流量通径大,最大程度减少了压力测试时压力流量的损失。
★主体部件均采用31 6优质不锈钢制成,耐腐蚀性好,使用寿命长,密封件可选氯丁橡胶、丁腈橡胶(NBR)和氟橡胶(FKM) 。
★标准化产品,选型方便,质量稳定,交货周期短。
★可提供定制产品。

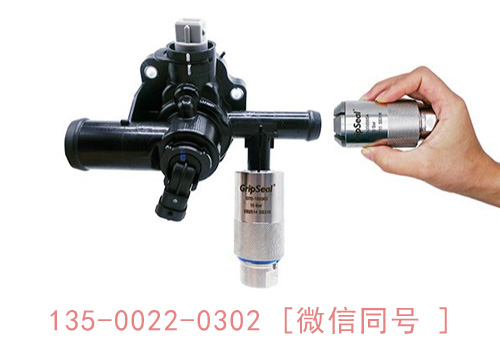

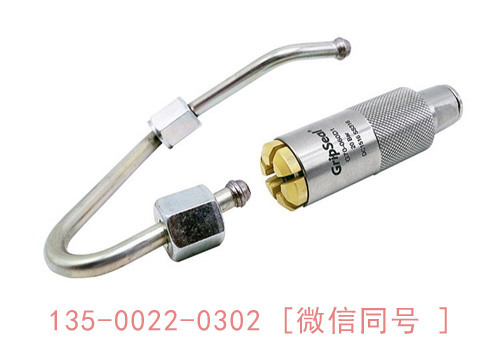

G70连接器适用于各种扩口管,末端异形管。包括但不限于:凸缘管,扩口管,宝塔管,燃油管,凹槽管等。

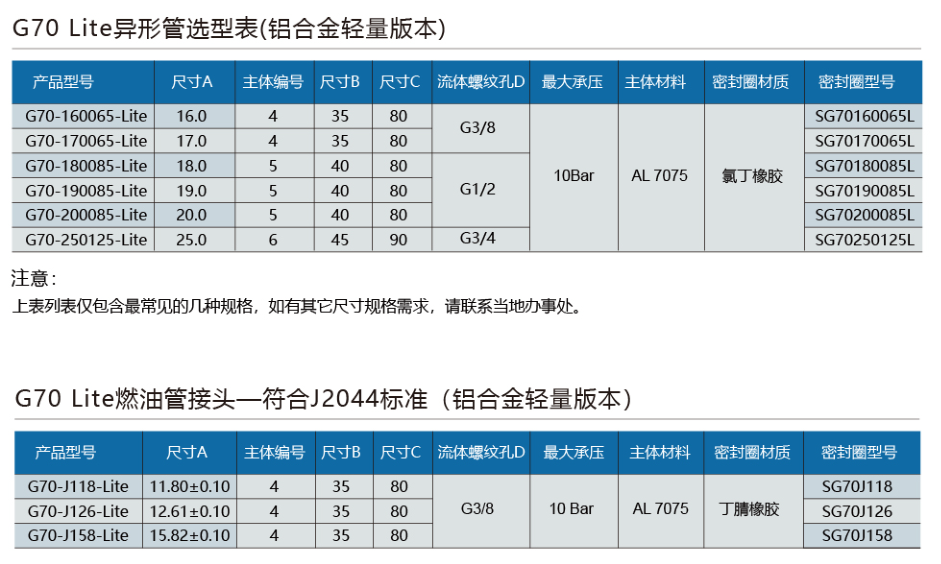

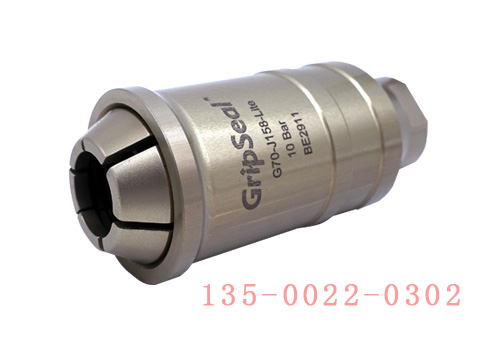

G70-Lite系列特点:

G70-Lite系列,整体结构与G70系列保持一致。所有部件材料为AL7075,航空级硬铝合金,表面硬质氧化,重量较轻G70系列会有大幅下降,减少操作员的工作负荷。同时对客户产品的划痕也会大幅减轻。
直通式设计,连接器末端为流体接口,螺纹为标准G螺纹,相关配件容易获得。

连接器外壳表面采用防滑设计,操作时不会脱手。可以定制特殊防划伤涂层。

G70V连接器内置截止阀:
G70V系列连接器与G70系列连接器,在外观上没有区别。V系列产 品在其内部装有一个通断阀,最大承受压力为50bar.当连接器与接口断开时,内置阀处于关闭状态,这样可阻止接头内部的物质泄漏,如氦气或流体等物质。
内部结构与阀体都是直通式设置,最大程度减小了测试时的压力与流量损失。内部结构件均采用316不锈钢,密封圈则采用耐腐蚀性好的丁腈橡胶,极大的保证了连接器的使用寿命与通用性。

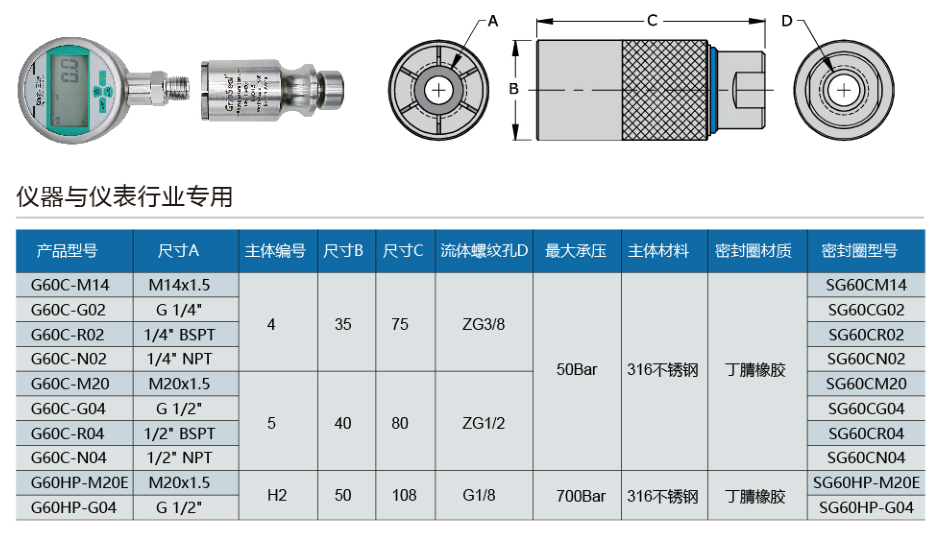

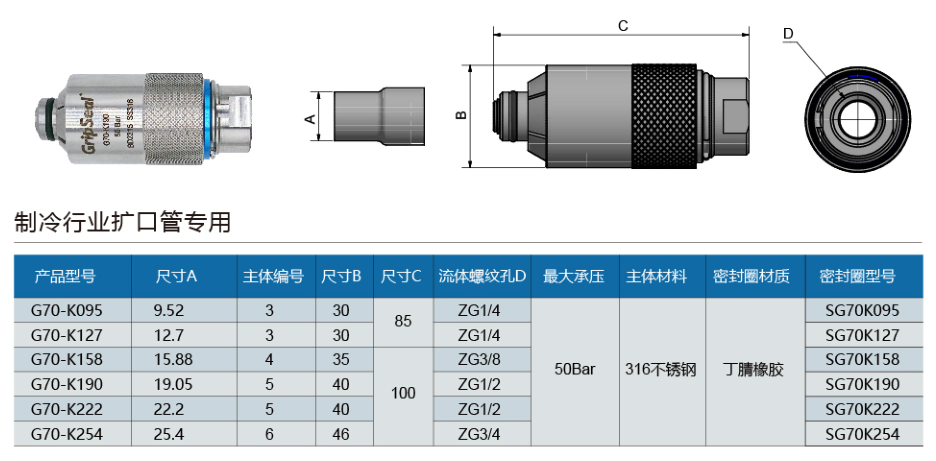

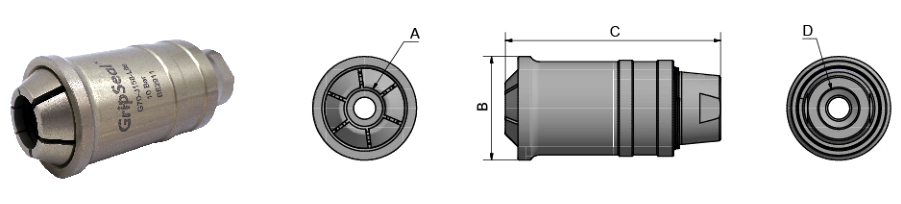

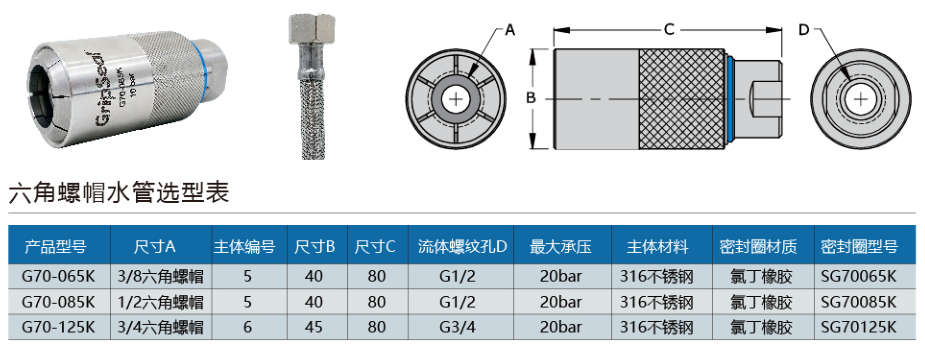

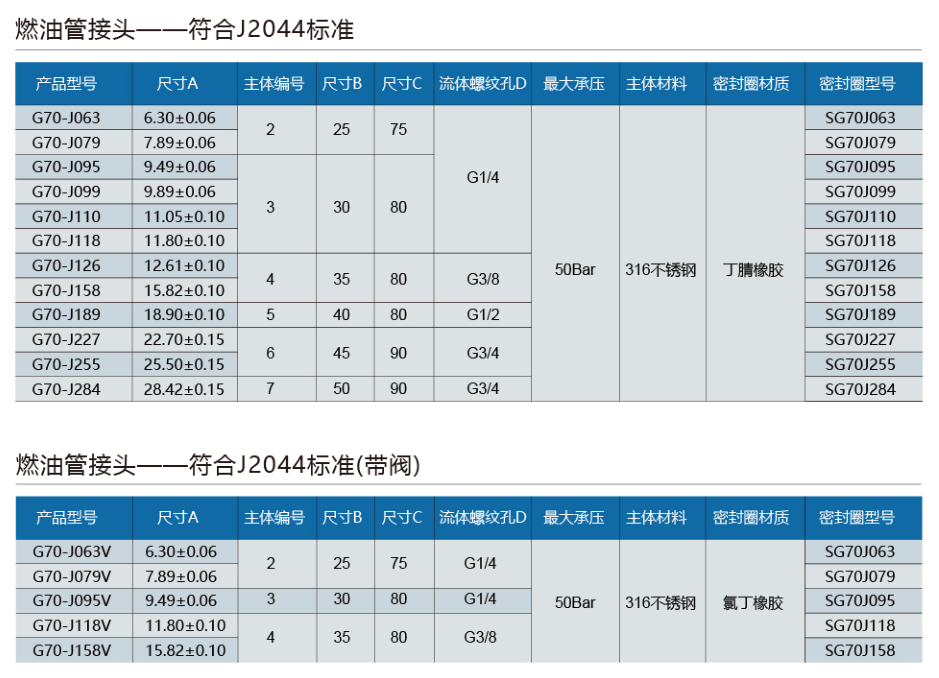

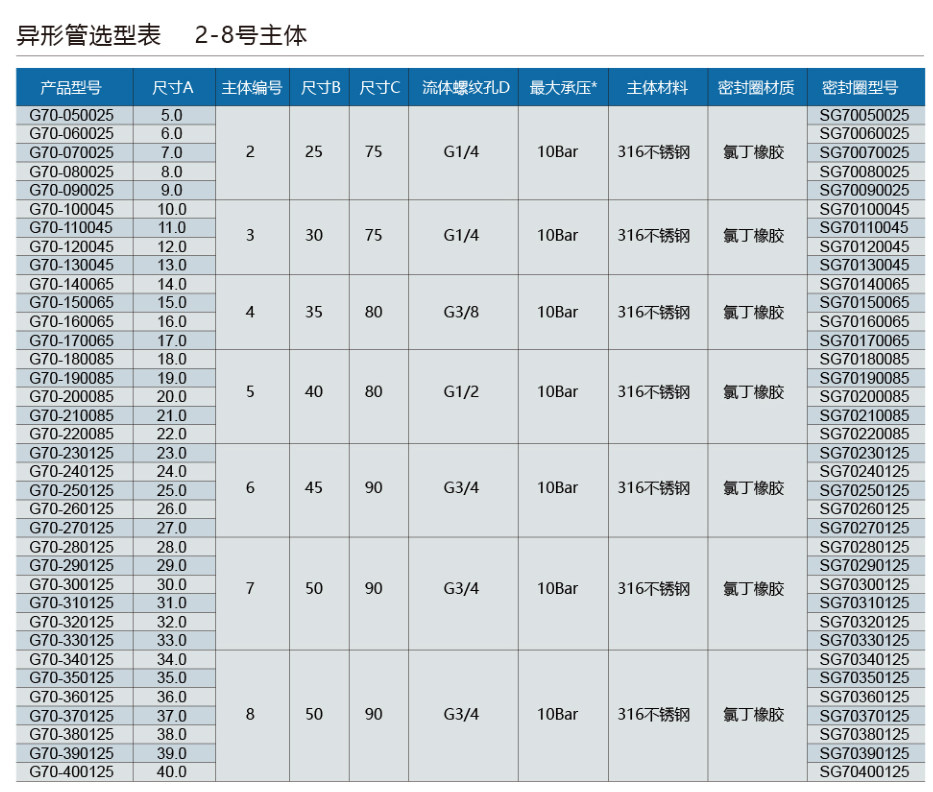

主要参数

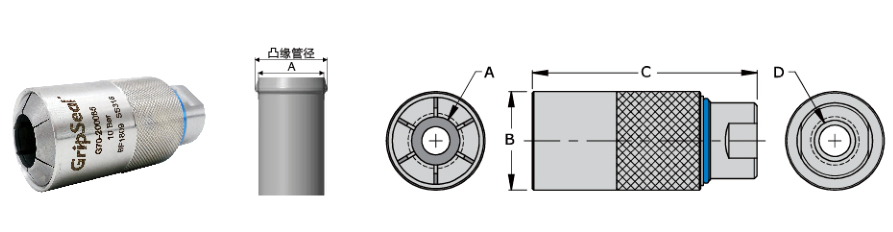

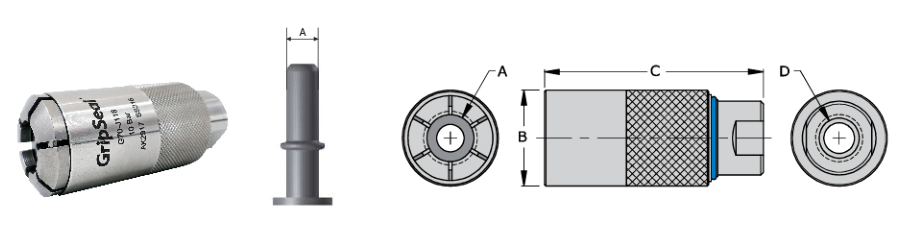

注意: 4-8号主体的G70连接器,所密封的管件其凸缘管径比直管外径要大2mm。例如: G70-200085所密封管径尺寸A为20mm,则凸缘管径尺寸为22mm。
*标准产品最大承压默认为10Bar ,如需要做10~ 50Bar的高压测试请联系我们。

* G70-Lite系列, 整体结构与G70系列保持一致。所有部件材料为AL7075,航空级硬铝合金,表面硬质氧化,重量较轻G70系列会有大幅下降,减少操作员的工作负荷。同时对客户产品的划痕也会大幅减轻。
★直通式设计,连接器末端为流体接口,螺纹为标准G螺纹,相关配件容易获得。

★连接器外壳表面采用防滑设计,操作时不会脱手。可以定制特殊防划伤涂层。

G60V/G70V连接器内置截止阀:
G60/G70V系列连接器与G70系列连接器,在外观上没有区别。V系列产 品在其内部装有一个通断阀,最大承受压力为50bar。当连接器与接口断开时,内置阀处于关闭状态,这样可阻止接头内部的物质泄漏,如氦气或流体等物质。
内部结构与阀体都是直通式设置,最大程度减小了测试时的压力与流量损失。内部结构件均采用316不锈钢,密封圈则采用耐腐蚀性好的丁腈橡胶,极大的保证了连接器的使用寿命与通用性。
