G35系列连接器是一款高压应用连接器，是密封各类铜管、钢管和铝管的内部方案，应用于制冷、新能源行业，如热交换器、压力容器、仪器、仪表、电机控制器冷却板等。十种以上标准型号,满足管件直径 9.52mm-41.28mm范围的密封,并可定制其它尺寸,尺寸可到100mm
1、每种G35连接器对应不同内径范围，通常在+/-0.25mm范围内。请在内径使用范围内使用G35,内径不同需要使用不同的型号的G35。公差范围大的需求，请联系公司确认是否符合。
2、G35快速连接器只能有效提供暂时的密封连接，产品的设计与构造并不适用于长期的连接。
3、最大工作压力为50bar（部分型号70bar），不要超压力范围使用，否则连接器可能会有挤出并泄漏。G35有坚硬的爪牙，抓紧测试件表面，并完成密封，可以满足部分氦漏测试，可以用在制冷等一些传统高压力测试场合，也可以适合10bar以下的气密测试场合。
4、警示！高压测试危险，由于不试用或是磨损情况下，连接器可能会被弹出，使用超过20bar以上的压力，现场应该有安全链/安全绳或是安全门等机构，防止意外弹出情况发生人身伤害。
5、警示！50-70bar高压并非适合所有的表面，适合一些较硬的铜管、铝管、低碳奥氏体不锈钢、低碳钢等（HRC硬度低于30），一些紫铜管件需要较厚的壁厚才能使用，或是使用在低压力场合，请在选购之前试用再确定。
6、提醒！G35的爪牙对产品内壁会有轻微的抓痕，一些较软的材料在高压测试下，可能抓伤会比较深，请根据情况选用。
7、在测试压力泄压后，才能驱动手柄释放连接器。
8、警示！高压力测试必须泄压完毕，才能取下连接器。如有残留压力，连接器可能会继续抓紧产品，这时不能用大力气拔出，否则会产品内壁或是连接器会造成永久损伤，应当先泄压彻底，然后轻轻前前推动G35连接器取出来。
9、警示！一些不规则内径，密封时会造成连接器卡死，请确保内径在公差范围内。
G35连接器可以使用在空气/通水/通油测试场合，但流量孔径并不大，如果需要较高的通径，可能选择其他类型的连接器。另外爪牙通水后长期放置，应当有一些涂油防锈的措施，避免潮湿生锈。

快速使用指南

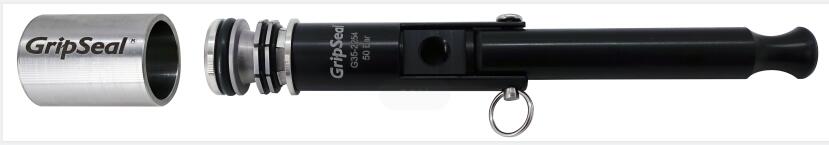

1）将G35插入对应测试产品内径。

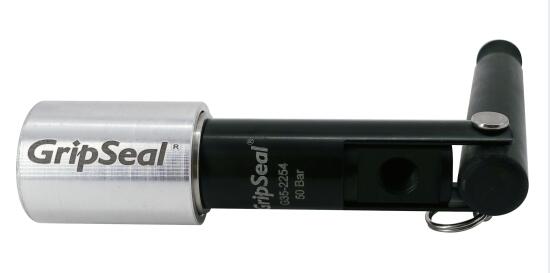

2) 将手柄折弯，完成密封。
3）通测试气压（压力高于20bar，需要有安全防护措施），完成相关测试，并将测试气压泄压。

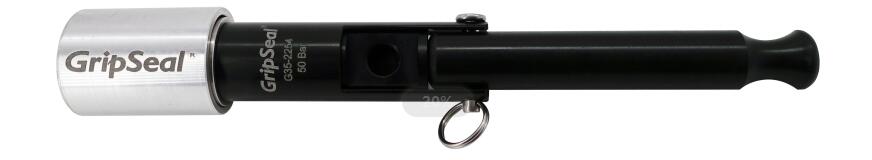

4）将手柄打直，取出G35。
5）重复以上1-4步骤，完成其他产品测试。
