快速液压接头的设计灵活多变，各厂家形状规格各不相同，但其他基本工作原理大致是一样的。

液压快速接头是一种不需要专用工具的接头，接头断开时，阀芯全自动合闭，避免泄露，接头联接后，阀芯全自动打开，在额定值工作范畴内，持续保持液体的通畅。

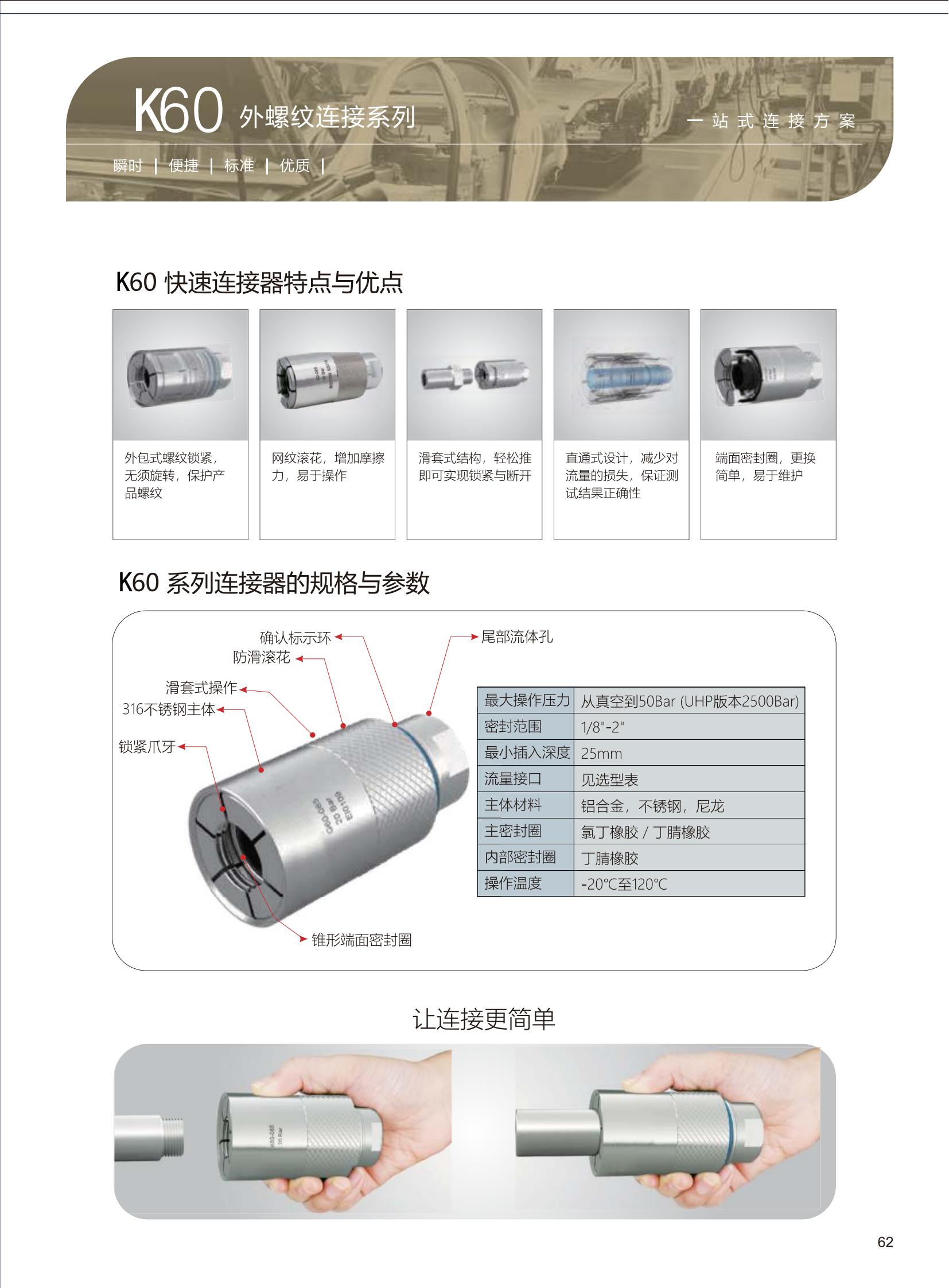

液压快速接头K60系列构造图

两端开闭式快速接头由接头体、单向阀阀芯、外衣、钢球、扭簧和密封性等构成。核心部件历经热处理淬火，因此耐用度好。接头体的内壁各有一个单向阀，当2个接头体分离时，单向阀阀芯在分别的扭簧功效下外伸，并顶压在接头体的锥型孔里，使通路关掉，两侧管道内的油被封闭在管内不可以排出；当2个接头体连接时单向阀阀芯前面的两顶杆碰撞，驱使阀芯离去接头体的锥型孔，使两侧管道内的油互通，2个接头体用钢球卡紧，工作中时，外衣在扭簧功效下把钢球压在接头体的UV型槽内，使接头体连接。

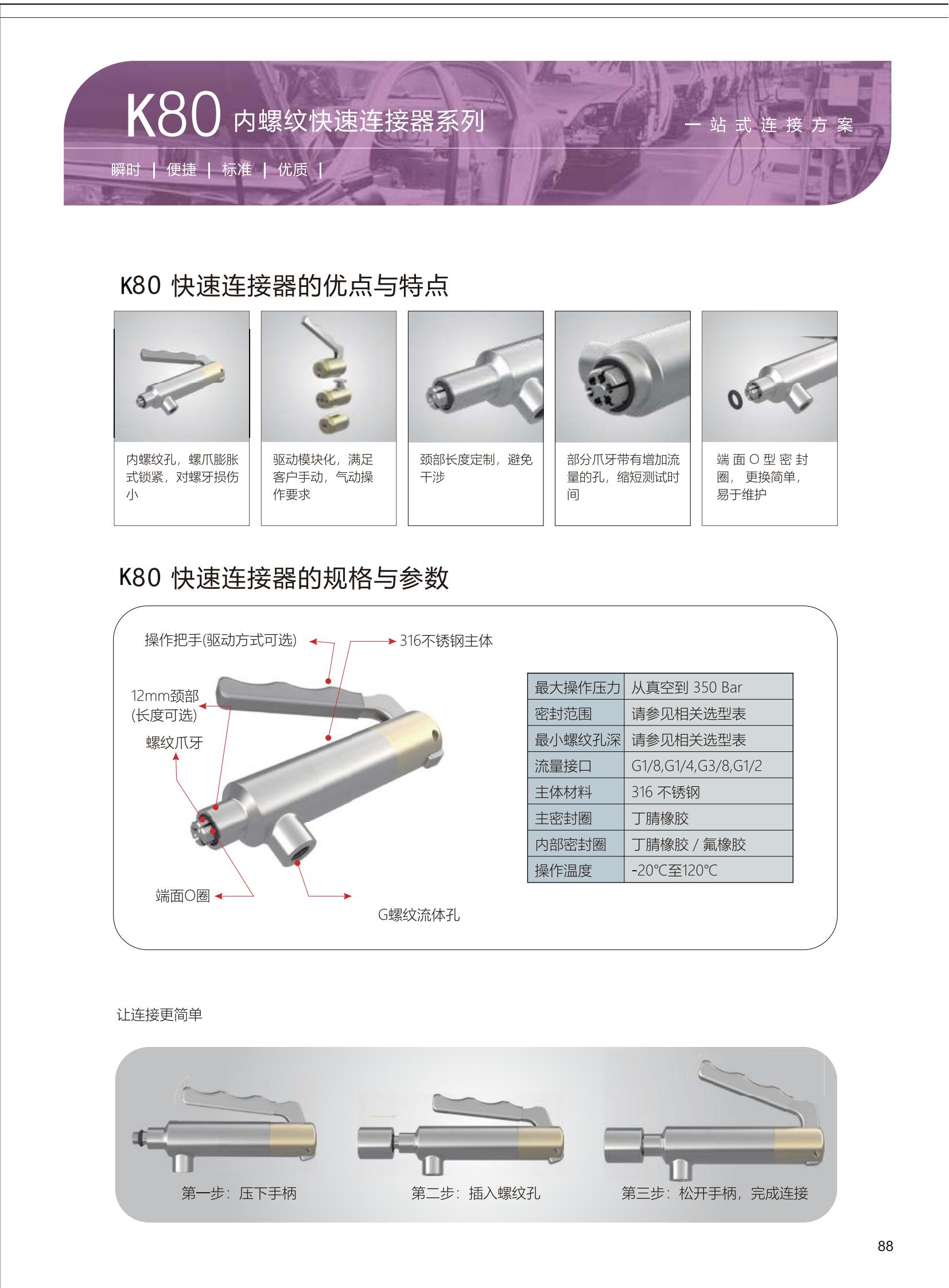

液压快速接头k80系列构造图

这类接头拆装便捷，但构造较繁杂，部分摩擦阻力损害很大，适用于油、气为物质的管道软件。两端敞开式液压快速接头，与两端开闭式的差别取决于接头内腔沒有单向阀，当2个接头体分离时，不可以封闭式通路。接头的一端由三瓣式橡胶软管接头与橡胶软管相接，橡胶软管接头的接头芯插入快速接头内。



液压快速接头K35系列构造图

液压快速接头用途可分为两大类：气体和液体。其中气体和液体又可以分很多种，比如气体有氧气、燃料气、空气、惰性气等；液体可分为汽油、机油，冷却水温油、水、冷却水等；液压快速接头的品种多样，不同的接头有不同的特点，装配方式也各不相同，各自适用不同的工作场景。

以上就是两端开闭式和敞开式液压接头的构造和工作原理，客户可根据自己的实际需求选择合适自己的产品。
